熱電偶原理

    熱電偶原理基于托馬斯•約翰•塞貝克發現的塞貝克效應：即兩種不同的均質導體組成閉合回路，當兩個接點處于不同溫度時，回路中就有電流通過，兩接點之間就存在電勢差—Seeback effective，該電勢差與均質導體的材質和兩端的溫度有關，熱電偶就是利用這個原理來測量溫度的。

熱電偶是工業上常用的溫度檢測元件之一。其優點是：

①測量精度高。因熱電偶直接與被測對象接觸，不受中間介質的影響。

②測量范圍廣。常用的熱電偶從-50~+1600℃均可邊續測量，某些特殊熱電偶較低可測到-269℃（如金鐵鎳鉻），較高可達+2800℃（如鎢錸熱電偶）。

③構造簡單，使用方便。熱電偶通常是由兩種不同的金屬絲組成，而且不受大小和開頭的限制，外有保護套管，用起來非常方便。

熱電偶測溫基本原理

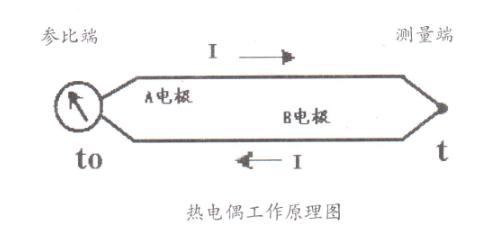

    將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。當導體A和B的兩個執著點1和2之間存在溫差時，兩者之間便產生電動勢,因而在回路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

    熱電偶回路中熱電動勢的大小，只與組成熱電偶的導體材料和兩接點的溫度有關，而與熱電偶的形狀尺寸無關。當熱電偶兩電極材料固定后，熱電動勢便是兩接點溫度t和t0。這一關系在實際測溫中得到了廣泛應用。因?yàn)槔涠?/span>t0恒定，熱電偶產生的熱電動勢只隨熱端(測量端)溫度的變化而變化，即一定的熱電動勢對應著一定的溫度。我們只要用測量熱電動勢的方法就可達到測溫的目的。

基于塞貝克效應，國際上公認如下分度號熱電偶
